二合一監控防雷器
一體化二合一多功能監控專用電涌保護器適用于監控系統前端攝像機電源線、視頻線的雷電浪涌防護。
一：產品特點
1:一體化設計，多功能電壓保護。
2:適用于二合一視頻監控系統設備保護。
3:插耗低，信號傳輸性能優越。
4:通流容量大，響應時間快，使用壽命長.
二：技術參數
| 型 號 | HXL-DS/2-D12 | HXL-DS/2-D24 | HXL-DS/2-D220 | ||||
| 電源 | 視頻 | 電源 | 視頻 | 電源 | 視頻 | ||
| 保護路數 | 1路 | ||||||
| 標稱工作電壓Un | 12 | 5 | 24 | 5 | 220 | 5 | |
| 最大持續工作電壓Uc | 18 | 8 | 30 | 8 | 275 | 8 | |
| 標稱電流︱L | 10A | 10A | 10A | ||||
| 標稱放電電流（8/20us)In | 5KA | ||||||
| 最大放電電流（8/20us)Imax | 10KA | ||||||
| 電壓保護水平 | ≤110V | ≤20 | ≤120V | ≤30V | ≤1.2KV | ≤30V | |
| 接口型號 | 螺絲端子 | BNC | 螺絲端子 | BNC | 螺絲端子 | BNC | |
| 響應時間tA | 25ns | 1ns | 25ns | 1ns | 25ns | 1ns | |
| 傳輸速率Vs | 20Mbps | 20Mbps | 20Mbps | ||||
| 插入損耗 | ≤0.2db | ≤0.2db | ≤0.2db | ||||
| 工作環境 | -40℃--+80℃ | ||||||
| 外殼材料 | 鋁合金外殼 | ||||||
| 規格尺寸 | 83×74×25㎜ | ||||||
| 安裝支架 | 室內壁掛式 | ||||||
| 防護等級 | IP20 | ||||||
三：產品安裝
1:本產品串聯安裝在攝像機電源線﹑視頻線上，適用于監控系統前端攝像機電源線、視頻線的雷電浪涌防護。輸出端與視頻攝像機連接。
2:電源部分連接：產品應與被保護攝像機的電源工作電壓相匹配，安裝時請根據安裝示意圖所示連接。其中電源線路的“L+ ”為火線或正極，“N-”為零線或負極。
3:適于室內運行，如安裝在室外時，應加裝防水箱或安裝在攝像機防雨罩內。
4:所有接線必須牢固及可靠電氣聯接。SPD連接線：BVR≥2.5㎜2，接地線：BVR≥6㎜2。
5:防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于4Ω。

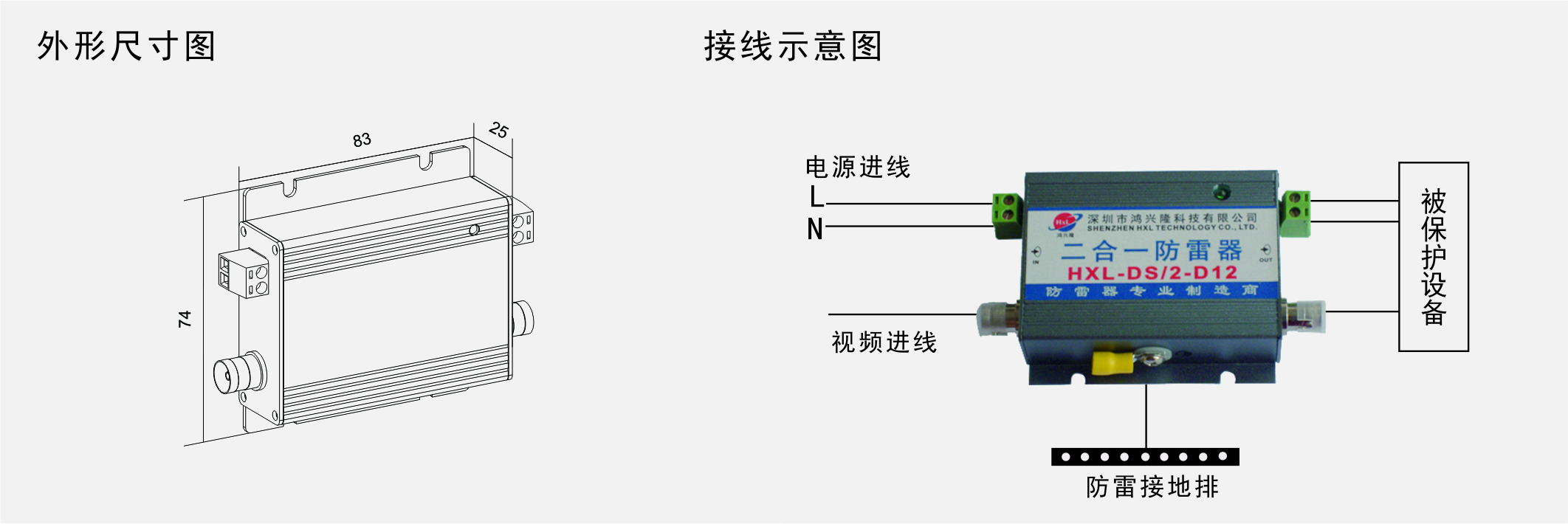

四：安裝示意圖
