千兆網絡信號防雷器
本系列產品為各種網絡傳輸設備等設計的網絡用網絡信號電涌保護器,適用于各種千兆以太網,ATM,VOIP網絡,POE系統等,安裝于數據線防雷分區LPZ1-3界面之間的RJ45接口上
一：產品特點
1:RJ45接口,1Gbps,高傳輸速率。
2:額定放電電流大,響應時間快
3:低電容設計，插入損耗小。
4:具有過流、過壓、嵌位保護功能, 多級保護、殘壓低。
5:采用具有屏蔽能力的金屬合金外殼
二：技術參數
| 產品型號 | HXL-RJ45-E1000 | HXL-RJ45-24E1000 | |||
| 保護路數 | 1路 | 24路 | |||
| 標稱工作電壓Un | 5V | ||||
| 最大持續工作電壓Uc | 6V | ||||
| 標稱電流∣L | 350mA | ||||
| 標稱放電電流(8/20us)(KA)In | 2.5KA | ||||
| 最大放電電流(8/20us)(KA)Imax | 5KA | ||||
| 線–線電壓保護水平(In)Up | ≤15V | ||||
| 線–PG電壓保護水平(In)Up | ≤150V | ||||
| 寄生電容C | ≤25PF | ||||
| 響應時間tA | ≤10ns | ||||
| 傳輸速率Vs | 1000MbPS | ||||
| 插入損耗 | ≤0.5dB | ||||
| 溫度范圍 | 溫度：-40℃—+80℃，相對溫度＜95% | ||||
| 保護線路 | 8線（pin1.2.3.6.4.5.7.8) | ||||
| 接口類型 | RJ45 | ||||
| 外殼材料 | 屏蔽金屬 | ||||
| 安裝方式 | 35㎜DIN軌/桌面 | 19〝機架 | |||

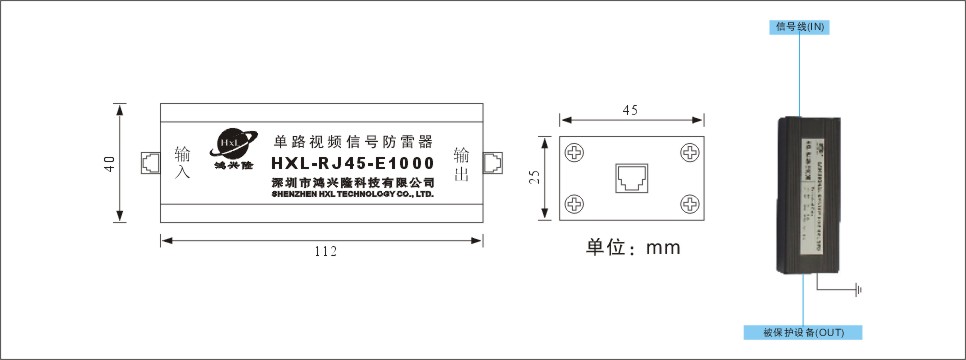

| 外形尺寸 | 112×40×25 | 485×110×45 | |||
| 防護等級 | IP20 | ||||
三：產品安裝
1：HXL-RJ45-E1000系列產品為各種網絡傳輸設備設計的網絡用網絡信號電源保護器，適用于各種千兆以太網，ATM，VOIP網絡，POE系統等,安裝于數據線防雷分區LPZ1-3界面之間的RJ45接口上。
2：所有接線必須牢固及可靠電氣聯接。
3：適于室內運行，室外應加防水措施。
4：防雷接地應符合防雷規范要求，接地線盡量做到短而直且接地電阻應小于4Ω。接地線≥2.5mm2。
四：產品安裝
